VLF-60KV
CHONGQING GOLD
9031809090

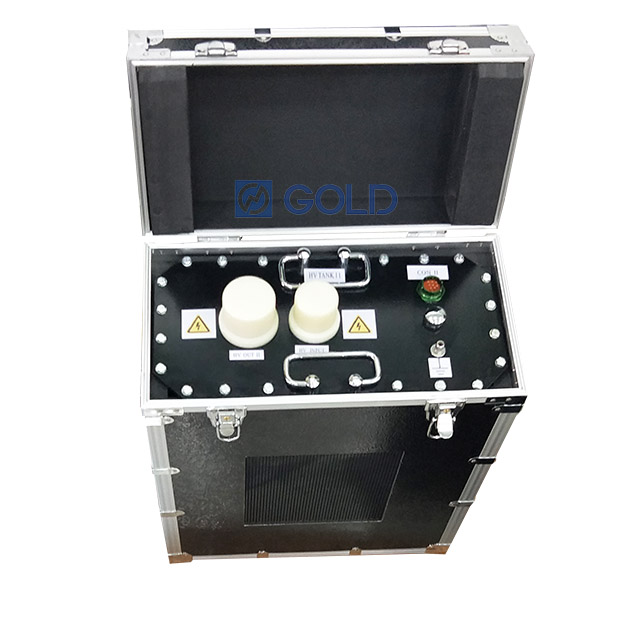

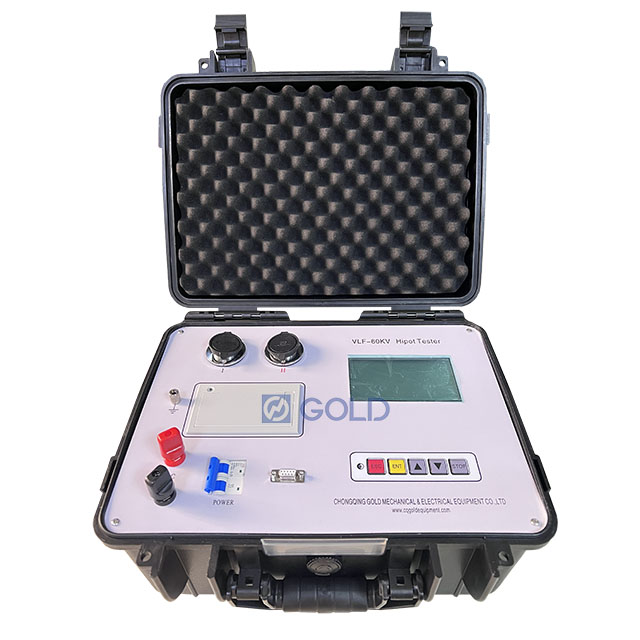

Equipamento de teste de cabo VLF de alta tensão de alta tensão de alta tensão de frequência ultra baixa
1. Especificações
| Modelo | Tensão nominal | Capacidade de carga | Fusível | Peso | Aplicativo |
| VLF-60KV | 60kV (Pico) | 0,1Hz, ≤0,5 µF 0,05Hz, ≤1,0 µF 0,02Hz, ≤2,5µF 0,01Hz, ≤5,0 µF | 25a | Controle: 6kg HV Tank I: 30kg HV Tank II: 50kg | 25kV e abaixo do cabo, gerador |
| Use tanque hv eu sozinho | 30kV (Pico) | 0,1Hz, ≤1,1 µF 0,05Hz, ≤2,2µF 0,02Hz, ≤5,5 µF 0,01Hz, ≤11,0 µF | 10kV e abaixo do cabo, gerador |
2. Principais recursos
Os dados de corrente e tensão são obtidos diretamente através da amostragem do lado de alta pressão e são verdadeiros e precisos.
Proteção contra sobretensão.
Proteção excessiva.
Projeto de proteção de proteção de alta tensão no tanque HV e não é necessário um resistor externo adicional.
Circuito de controle de feedback negativo em circuito fechado de alta e baixa tensão.
3. Como escolher os produtos adequados para teste
Certifique -se de que a capacitância dos produtos de teste esteja abaixo da capacitância com classificação do instrumento. A forma de onda será influenciada se a capacitância dos produtos de teste for muito pequena e o instrumento normalmente não poderá emitir quando abaixo de 0,05µF. Capacitor de 0,05 µF em paralelo à saída auxiliar. Abaixo está a capacitância de algum instrumento para sua referência.
Capacidade relativamente relativamente de potência de diferentes geradores
| Poder Térmico | Hidrelétrica | ||||||
Capacitância do gerador (MW) | 200 | 300 | 600 | 85 | 125-150 | 300 | 400 |
| Único relativamente poder Capacidade (µF) | 0,2-0,25 | 0.18-0.26 | 0,31-0,34 | 0.69 | 1.8-1.9 | 1.7-2.5 | 2.0-2.5 |
Capacitância de potência do cabo isolado XLPE de núcleo único (µF/km)
| Capacidade µF/km | ||||||||||||
| Tensão (KV) | 10 | 0.15 | 0.17 | 0.18 | 0.19 | 0.21 | 0.24 | 0.26 | 0.28 | 0.32 | 0.38 | - |
| 35 | - | - | - | 0.11 | 0.12 | 0.13 | 0.14 | 0.15 | 0.16 | 0.17 | 0.19 | |
| Área transversal (milímetros2 ) | 16 | 25 | 35 | 50 | 70 | 95 | 120 | 150 | 185 | 240 | 270 | |
4. Diferente tensão nominal para a escolha
