GDCJ-V 200KV 10KJ Gerador de tensão de pulso automático

Gdcj-v

Gerador de tensão de pulso automático de 200kv 10kj

introduzir

O gerador de tensão de pulso automático GDCJ-V 10KV é adequado para isolamento de gap de ar, conchas, transformadores de potência e transformadores de ondas de tensão de raios padrão, ondas operacionais padrão e testes de teste de tensão de pulso de onda picados.

Gripe

Nomeado Tensão de pulso: GDCJ-V 200KV.

Capacidade nominal (energia): 10KJ.

Capacitância de classe: 1,0 μF, embalagem de isolamento completa do tipo seco de 100kV.

Tensão de nível: 100kV.

Capacidade de fase/ estágio: 2/ 5kJ.

Forma de onda de saída:

1) 1,2 μs ± 30 %/50 μs ± 20 % de tensão de impulso padrão onda total, eficiência ≥90 %

2) 2 ~ 6 μs de pulso padrão ondas picadas.

Faixa síncrona: superior a 20 %.

A diferença de tensão do erro de ajuste da amplitude é menor que 1 % e a potência mínima de saída não excede 10 % da tensão nominal do dispositivo.

Taxa de erro síncrono: menor que 1 %.

Componente principal

Retificadores de cobrança de alimentação (integrada ao corpo principal do motor de pulso de tensão)

Tensão nominal: un = ± 100kV DC (positivo ou negativo)

Corrente de classificação: em = 30mA (sob a tensão nominal)

Controle de tensão: ajuste de tensão do módulo SCR, faixa de ajuste de tensão de 0 a 100 % un

Conversão de polaridade: altere a direção da pilha de silício de alta pressão

Tensão de entrada: tensão de fase única de 220 V

Frequência de potência: 50 /60 Hz

Consumo de energia: 3KVA

Separador de tensão do capacitor de amortecimento fraco

Tensão nominal: 200kV

Capacitor nominal: 800pf

Número de capacitores: 1

Resposta das ondas de presa: parte do tempo de resposta é inferior a 100 ns, e a pressão esmagadora é inferior a 10 %

Relação de divisão de tensão: de acordo com a situação

Taxa de segmentação de tensão: menos de 1 %

Cut -Off Dispositivo

Tensão nominal: 200kV

Gap betal: 150 mm de diâmetro.

Modo de gatilho: três gatilhos de descarga de eletrodo.

(Use amplificador de pulso de alto desempenho para produzir 15kV, pulso de gatilho de 100ns)

Modo de atraso de tempo: 2 ~ 6U com circuitos de atraso eletrônico com atraso de tempo ajustável pode fornecer pulsos de gatilho picado.

(Use o sistema de controle IGCS2008, o tempo de atraso de ajuste potencial)

Dispersão morta: o desvio padrão do prazo é inferior a 0,1 μs.

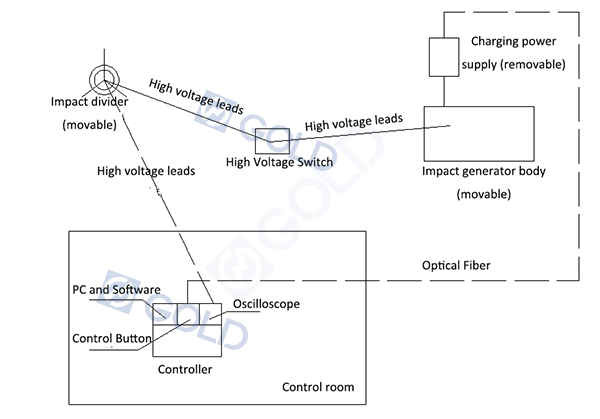

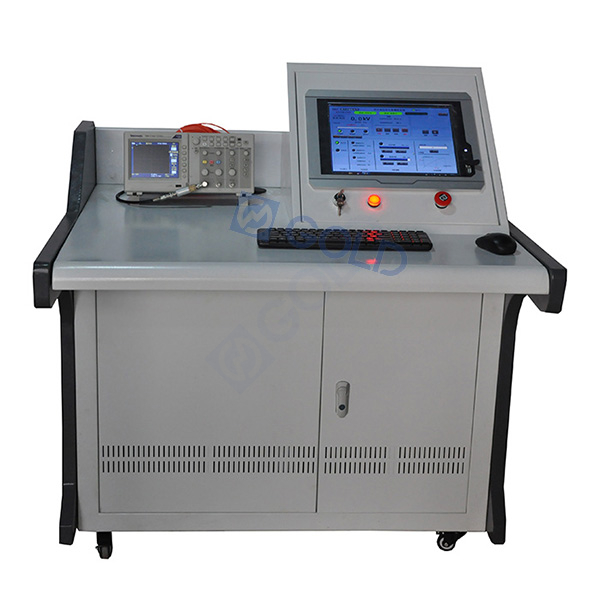

Equipamento de medição

Sistema de medição de impacto digital

Medição das ondas: Tektronix de cor de alta tensão de cor importada Osciloscópio digital.

A taxa de amostragem mais alta é de 1,0gs/s, a largura de banda é maior que 100MHz, a resolução é de 8 bits e 2 canais.

Análise da forma de onda: computador de controle industrial (incluindo exibição)

Pacotes de software especiais que afetam a medição:

Cálculo e exibição de parâmetros de ondas de choque,

A função de comparação da forma de onda,

A forma de onda aumenta, restaurando e tradução,

Formas de onda de armazenamento e de chamada,

Mapeamento em forma de onda e redação de relatórios,

Acessórios: 2 alto desempenho 100 vezes o dispositivo de atenuação especial.

Resistência ao ajuste de onda de DEC:

Existem três conjuntos de resistência à cabeça das ondas, três conjuntos de resistência a ondas -rastreas usadas para impulsos de raios e um conjunto de carregamento e proteção.
