Característica principal
1. Os itens de teste abrangem todos os parâmetros relacionados das características mecânicas do disjuntor do circuito
2. Um novo método de teste para avaliar o estado de desgaste do contato inibidor da ARC do disjuntor: o módulo de análise de contato do ARC permite que os usuários avaliem automaticamente o grau de perdas de contato inibidor da arco interna sem remoção.
3. O novo teste de impressão digital de vibração avalia o estado do disjuntor de um novo ângulo: os resultados dos testes de impressão digital de vibração contêm uma informação mais rica da operação do disjuntor para alcançar o risco potencial de falha ou falha do disjuntor, que pode localizar rapidamente o posição de falha.
4. Funções internas do testador de resistência de contato integrado, reduza o investimento repetido
5. O diagrama de pacotes e a função de correspondência concluíram a avaliação automática do golpe mecânico de referência do disjuntor do circuito
6. Super Gerenciamento de dados e função de produção de relatório conveniente facilita o processo de teste
7. Analisador de disjuntor GDGK-307 pode usar 4 pontos polares para medir os parâmetros de disjuntores de vários estágios
8. O teste de vibração não precisa alterar a conexão de linha original, para que os usuários possam concluir a detecção carregada das características mecânicas do disjuntor.
9. A tela sensível ao toque de 12,1 polegadas de controle e entrada de dados
10. A impressora em miniatura construída é usada para resultados de impressão de resultados de teste.
11. Gere automaticamente o relatório de teste do formato de palavras (todos os relatórios e dados podem ser exportados através do disco flash).
Principais itens de teste
1. No final do horário, o tempo de abertura, o tempo entre os pólos se espalhou, um poste, o tempo das unidades como saltar.
2. Meça a velocidade de desligamento e acenda a velocidade e a velocidade média.
3. Meça a lacuna entre contato aberto, viagens, cruzamento e viagem geral.
4. A medição da curva de tempo atual de bobina fechada, ligue a curva de tempo atual da bobina e a corrente máxima da bobina.
5. Teste a curva de tempo de viagem, curva de tempo de velocidade e curva de aceleração.
6. Meça os valores de resistência e o tempo de íons frontais antes da inserção.
7. Teste a resistência ao contato.
8. Meça a curva de tempo de resistência dinâmica e o comprimento do contato do ARC.
9. Teste de vibração, incluindo a coleta de curvas de impressão digital de vibração, gerenciamento automático de correspondência e curvas de impressão digital de vibração.
10. Co-T1-Co, O-T-T-T1-Co, Teste de Verificação de Sequência de Operação de Nível de Co-Lea.
11. Desenhe um envelope para referência à curva de viagem e compare a curva de viagem com o envelope.
12. A curva de viagem mecânica é comparada automaticamente com a curva de viagem salva.
13. Medição de tempo CO (tempo de fechamento) e Oc Tempo (horário de abertura).
14. Tempo de contato de grafite, tempo de abertura, medição da curva de resistência dinâmica.
15. Zoom, edição, estatística e análise usadas para medir as curvas.
Especificação
12 canais executam medição de tempo | 3 canais de suporte ao tempo de contato e tempo de contato de resistência |
Contato de isolamento de 6 do canal, medição da unidade para a haste da federação de classe | |
Medição de tempo | Escopo: 4000ms |
Erro: <0,1ms | |
Resolução: 0,01ms | |
Medir de acordo com a viagem do sensor | Sensor de resistência linear: Faixa de medição: 0-250mm; resolução: 0,01 mm; erro: <0,5 mm Faixa de medição: 0-25mm; resolução: 0,01 mm; erro: <0,05mm |
Sensor de resistência ao ângulo: Faixa de medição: 0-360 °; Resolução: 0,01 °; erro: <0,5 ° | |
Medição de resistência à inserção | Escopo: 50-5000OHM; Erro: <1 % RDG+2D |
Medição de resistência dinâmica | Corrente de teste: 25-100A |
Erro de medição: <1 % RDG+2D | |
Medição de resistência ao contato | Escopo: 0-10mohm; erro <0,5 % RDG+0,05 % FS |
Escopo: 0-2mohm; erro: <0,5 % RDG+2D | |
Medição de velocidade | Medidor de resistência linear de 250 mm: 0-20m/s; Erro: <0,5 % RDG+2D |
Escala de resistência linear de 25 mm: 0-20m/s; Erro: <0,5 % RDG+2D | |
Sensor de ângulo: 0-20m/s; Erro: <0,5 % RDG+2D | |
Acelerar sensor: 0-20m/s; erro: <5 % RDG+2D | |
Medição de corrente da bobina | Escopo: 0-20A; Resolução: 0,001a; erro: <0,01a |
Medição de vibração | Escopo: 0-5000g; Erro: <3% |
Fonte de alimentação interna DC | Tensão: 12-265V; Corrente: 0-20a |
Preservação de dados | A memória de armazenamento de 8G construída e 2 interfaces USB usadas para exportação de dados e teclado externo ou conexão do mouse |
fonte de energia | AC220V ± 10 %; 50Hz/60Hz (Suporte personalizado) |
ambiente de trabalho | Temperatura: -10-50 ° C; umidade: <80 % |
Desligue o teste
Desative as configurações de teste

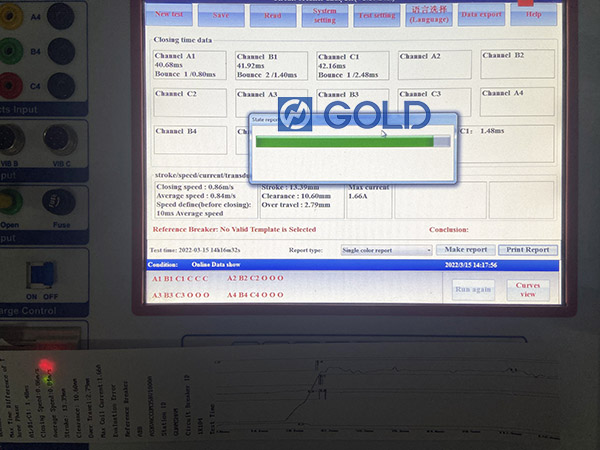

Resultados do teste do teste de desligamento do disjuntor
teste
peças de reposição
