Função de produtos e aplicação

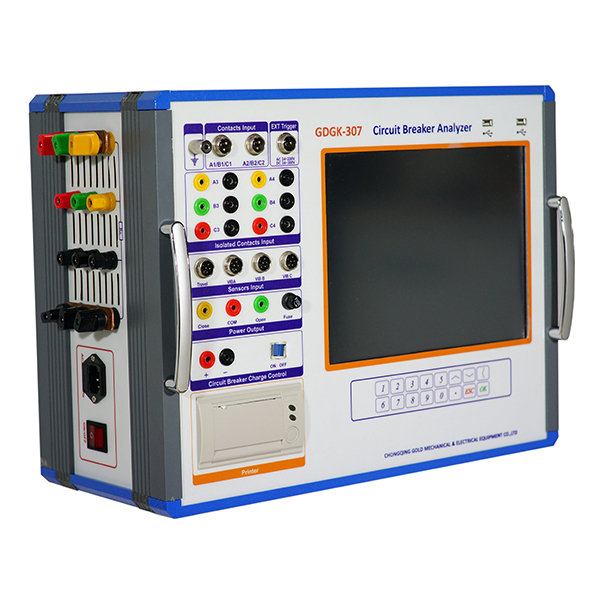

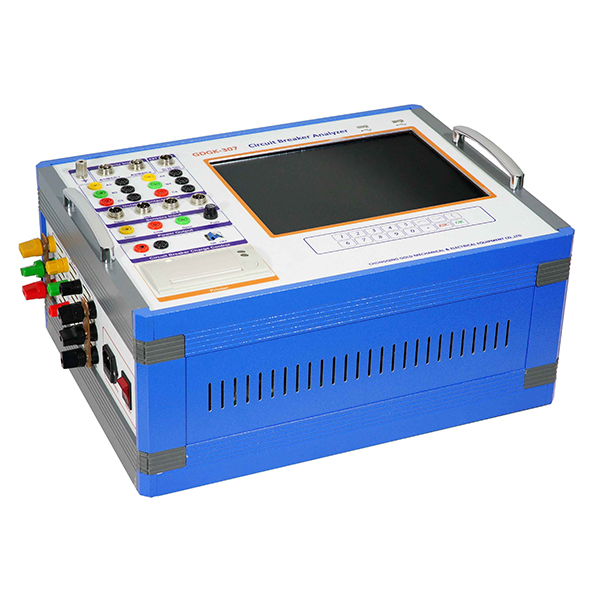

GDGK-307 Disjuntor de vácuo multifuncional Testador dinâmico para a detecção de parâmetros e análise da troca de disjuntores de alta tensão, interruptores de carga, interruptor de isolamento, etc., as principais funções e características são as seguintes:

1. O tempo de fechamento do disjuntor, o tempo, o tempo máximo, o tempo máximo e os parâmetros, como o salto

2, o disjuntor é apenas uma velocidade, apenas esporte, velocidade média e outra detecção de parâmetros

3, disjuntor, Overtuad, overshoot, acidente vascular cerebral total e outra detecção de parâmetros

4, corrente de bobina de fechamento do disjuntor, curva atual da coil da divisão e a detecção máxima da corrente da bobina

5, curva do tempo do curso do disjuntor, música da velocidade da velocidade, detecção da curva do tempo da aceleração

6, valor de resistência à resistência e detecção de tempo de entrada

7, medição de resistência de loop de disjuntor

8, disjuntor arco tempo de transição de contacto e medição de comprimento de contacto

9, o circuito disjuntor fractura resistência dinâmica de medição curva

10, teste do disjuntor de vibração, incluindo a impressão digital de vibração, a gestão e a vibração da impressão digital comparação automática

11, Co-Co-T1, O-t-Co-T1-Co, Co e outro teste de verificação de sequência de operação nominal

12, referem-se a curva de envelope de acidente vascular cerebral mecânica

13, o interruptor de circuito curva mecânica comparação automática

14, o tempo de consolidação do disjuntor (metal curto tempo de contacto), o tempo de minutos (sem tempo actual) Medição

15, o tempo de contacto de fecho de grafite, de tempo de deslocamento, medida curva de resistência de transição

16, dados ricos funções de processamento, completar automaticamente o zoom, edição, estatística e análise dos gráficos de cobrança, etc.

tela grande 17, 12,1 polegadas, operação full touch, built-in micro impressora imprima prontamente relatório de teste teste

18, gerar automaticamente um relatório de ensaio formato Word, e todos os dados e relatórios pode ser prorrogado por U disco

Recursos

1. projeto de teste cobre toda a detecção parâmetro disjuntor características mecânicas relacionadas

2. Método de teste Nova avaliar o estado de abrasão da descarga do disjuntor

3. Marca teste de impressão digital nova vibração Avaliar a condição de circuito de um novo ângulo

4. função de resistência testador de circuito integrado interno dentro do instrumento, reduzindo o investimento repetido

5. Desenho Envelope e Matching Função completa avaliação automática de Disjuntor de referência de máquina Tours

6. Super Gestão de Dados e função de relatório conveniente, tornando o processo de teste mais fácil

7. Parâmetros de disjuntores multi-nível multi-direccionais podem ser medidos ao mesmo tempo

Indicador técnico do produto

1, 12 tempo do canal de entrada de medição, dos quais três resistências de suporte de contactos e os contactos de tempo, 6 canais isolado completamente entrada fractura, pode detectar 4 interfaces de série ao mesmo tempo

2, a medição do tempo

Faixa de medição: 4000ms (versão standard), 0.01ms resolução, erro máximo de medição <0.1ms

3, o sensor de acidente vascular cerebral

Linear resistiva faixa de medição governante: 0 ~ 250 mm, resolução: 0.01mm, erro <0,5 milímetros

Linear faixa de medição governante resistiva: 0 ~ 25mm, resolução: 0.01mm, erro <0,05 milímetros

Ângulo sensor de gama de medição: 0 ~ 360 graus, resolução: 0,01 graus, erro <0,5 graus

Aceleração gama de medida do sensor: 0 ~ 250 mm, resolução: 0,1 milímetros, erro <5% RDG + 2D

4, a resistência fechando

Gama de medição: 50Ω ~ 5000Ω, erro de medição <1% RDG + 2D

5, a resistência dinâmica:

Corrente de ensaio: 25 ~ 100A, dinâmico erro de medição de resistência <1% RDG + 2D

6, a resistência do circuito

intervalo de medição máxima: 10MΩ, erro de medição <0,5% RDG + 2D

intervalo de medição máxima: 2MΩ, erro de medição <0,5% RDG + 2D

7, gama de medição de velocidade

250 milímetros fita resistência linear: 0 ~ 20 m / s, o erro de medição <0,5% RDG + 2D

25 milímetros linear fita resistiva: 0 ~ 20 m / s, o erro de medição <0,5% RDG + 2D

sensor de ângulo: 0 ~ 20 m / s, o erro de medição <0,5% RDG + 2D

sensor de aceleração: 0 ~ 20 m / s, o erro de medição a 5% RDG + 2D

8, de medição de corrente de bobina

Faixa de medição: 0 ~ 20A, resolução: 0.001A, erro <0.01A

9, a medição do sinal de vibração

Faixa de medição: 0 ~ 5000g, erro de medição <5%

10, embutido DC tensão de saída da fonte de alimentação DC30 ~ 260V, a corrente de saída: 0-20A

11, built-in de armazenamento 32G, interfaces de 2 USB para exportação de dados e teclado externo ou mouse

12, tela colorida de 12,1 polegadas, o modo de tela de toque percebe interação humano-computador

13, operando a fonte de alimentação: AC220V ± 10% 50Hz

14, usa temperatura ambiente: -10 ~ 50 ° C, humidade ambiental <90%

tamanho 15. Forma (mm): 448 x 260 x 150, em peso: 15 kg
