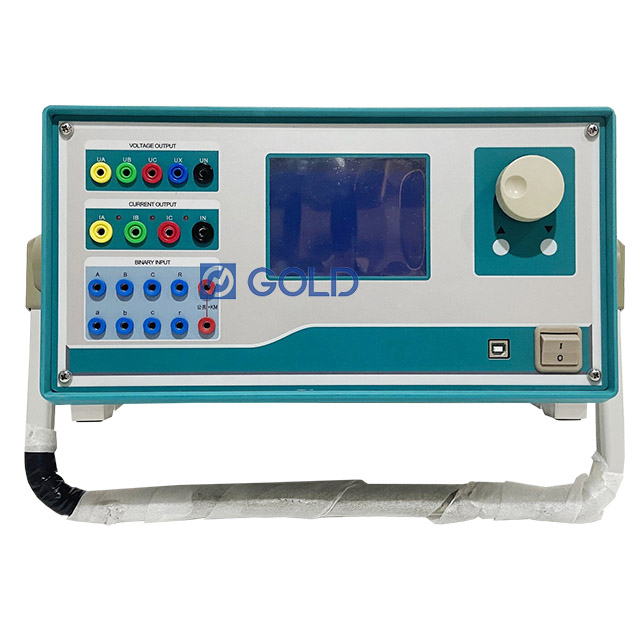

Conjunto universal de teste de injeção de corrente secundária do testador de retransmissão trifásica
(Versão de controle de computador industrial)
1. Introdução
O conjunto de testes de injeção de corrente secundária universal do GDJB-PC é aplicado para testar a unidade de relé no sistema de proteção de relé. Ao mesmo tempo, pode ser considerado como uma fonte de tensão CA/CC trifásica universal ou fonte de corrente.
GDJB-PC PC UNIVERSAL Testador de proteção trifásico Testador de retransmissão secundária O conjunto de testes de injeção de corrente é aplicado para reprodução de proteção de teste com base na tensão e na operação atual.
A principal função do testador inclui: calibração dos relés de tensão e operação de corrente, inspeção do circuito secundário, valor de viagem do teste do disjuntor, medição de tempo de ativação e desativação do disjuntor e assim por diante.
A saída padrão de 4 fases de tensão e 3 fases de corrente.
Ele pode combinar vários tipos de corrente ou tensão convenientemente e possui um tipo de experimento de proteção diversidade. Cada fase da saída de tensão é de 120V e o total da corrente paralela é 120a. A tensão de quarta fase UX possui muitas funções e pode ser definida como 4 tipo de cada três tensões ou tensão de verificação de sincronismo ou emitir qualquer valor de tensão.
Equipado com teclado industrial ultrafino e mouse fotoelétrico, ele pode concluir todos os tipos de operações através do teclado ou mouse como PC comum.
Equipado com saída independente de fonte de tensão auxiliar DC dedicada, a tensão de saída é de 110V (1a), 220V (0,6a). Pode ser usado para relés ou dispositivos de proteção que precisam de fonte de alimentação DC.
É uma operação simples e de baixo custo e um dispositivo de desempenho confiável para o teste de circuito secundário.
2. Especificações
| Fonte de corrente CA (3 * 40A) | |
| Saída de corrente única (RMS) | 0-40a / fase, precisão: 0,2% ± 5mA |
| Saída paralela trifásica (RMS) | 0- 120a / trifas em fase paralela saída |
Valor de trabalho permitido da corrente de fase por um longo tempo (valor efetivo) | 10a |
Potência máxima de saída por fase | 400VA |
Potência máxima de saída da corrente paralela trifásica | 1000VA |
Saída máxima tempo de trabalho permitido de corrente paralela tripla | 10s |
| Alcance de frequência | 0 - 1000Hz, precisão 0,01Hz |
| Número harmônico | 2-20send |
Estágio | 0-360 A precisão é de 0,1 grau |
| Fonte de corrente DC | |
Saída de corrente CC | 0-- ± 10a / fase, precisão: 0,2% ± 5mA |
| Fonte de tensão CA. | |
Saída de tensão única (RMS) | 0 -125V / fase, precisão: 0,2% ± 5mv |
Saída de tensão de linha (RMS) | 0-250V |
Potência de saída de tensão / tensão de linha de fase | 75VA/100VA |
Alcance de frequência | 0-1000Hz, precisão: 0,001Hz |
Número harmônico | 2-20send |
Estágio | 0-360Degree, precisão: 0,1 grau |
Fonte de tensão CC | |
Amplitude de saída de tensão única | 0- ± 150V, precisão: 0,2% ± 5mv |
Amplitude de saída de tensão de linha | 0- ± 300V |
Potência de saída de tensão / tensão de linha de fase | 90VA/180VA |
Terminal de valor de comutação | |
Terminal de entrada da chave | 8 |
Contato aéreo | 1-20 Ma, 24 V, saída ativa interna do dispositivo |
Reversão potencial | Contato passivo: sinal de curto -circuito de baixa resistência Contato ativo: 0-250V DC |
Terminal de saída da chave | 4, sem contato, capacidade de ruptura: 110V / 2A, 220V / 1A |
Outros | |
Prazo | 1ms-9999s, medição de precisão: 1ms |
Fonte de energia | AC220V ± 10%， 50Hz/60Hz |
3. Composição de hardware do conjunto de testes de injeção de corrente secundária do GDJB-PC (versão de injeção de corrente (versão de controle de computador industrial)
Construído em computador de controle industrial de alto desempenho
Sistema de processamento de sinal digital DSP
D/A e A/D Conversão
Tensão linear de alta precisão e amplificador de energia atual
Interruptor de entrada e saída de troca
Saída de energia DC independente dedicada
4. Acessórios
5. Nossos parceiros
