Vlf Series

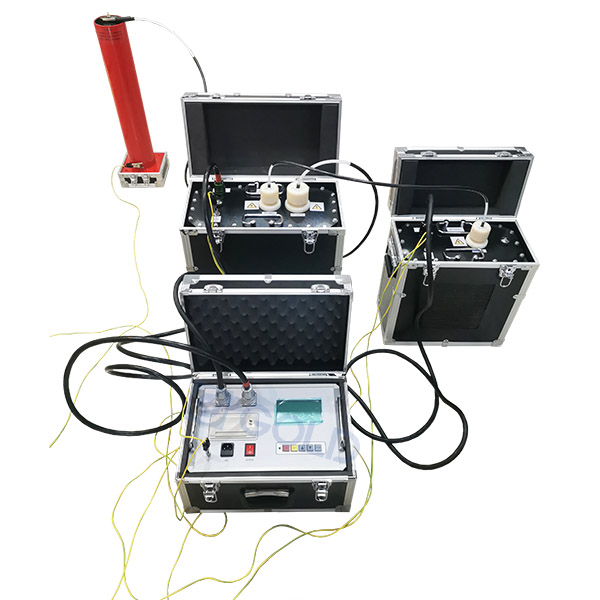

0,02Hz de 30kV, 50kV, 60kV e 80kV Cabo de alimentação de baixa frequência VLF AC Hipot Tester
introduzir
VLF Tester É para design e fabricação Equipamento eletrônico A frequência é muito baixa Realização de teste de tensão.
Frequências muito baixas para suportar testes de tensão são essencialmente o método de substituição da frequência de potência para suportar testes de tensão. É muito menor, mais leve e portátil que a frequência da fonte de alimentação. Acontece que em países estrangeiros e no exterior, a tolerância à frequência de Ultra -Low 0,1Hz para testes de tensão pode substituir a frequência da fonte de alimentação para suportar testes de tensão.
Pode ser aplicado a uma máquina de aquecimento de 10kV, 35kV, 300MW, transformador de energia de 10kV, 35kV, cabo de alimentação e outros equipamentos elétricos
Scaracterística
Saída de tensão máxima: consulte a tabela abaixo;
Frequência de saída: 0,1Hz, 0,05Hz, 0,02Hz;
Precisão da medição: 2,5 %;
Erro de pico de tensão positivo e negativo <2,5 % RDG+0,3 % FS;
Distorção da forma de onda de tensão: <3 %;
Erro de medição da resistência ao isolamento: <2,5 %;
Erro de medição de corrente de vazamento: <2,5 %;
Poder: AC220V ± 10 %, 50Hz/60Hz;
Temperatura ambiental: 0 ~ 50 ° C;
Umidade: ≤85 % Rh;
Modelo | Tensão nominal/corrente | Carga de carga capacidade | WIR CONFUCIAN ASCULTER |
30 | 30KV/20MA (pico) | 0,1Hz, ≤0,5 µf ~ 1,1µf | 5a |
0,05Hz, ≤0,5 µf ~ 2,2µF | |||
0,02Hz, ≤0,5 µf ~ 5,5 µf | |||
50 | 50KV/30MA (pico) | 0,1Hz, ≤0,5 µf ~ 1,1µf | 7a |
0,05Hz, ≤0,5 µf ~ 2,2µF | |||
0,02Hz, ≤0,5 µf ~ 5,5 µf | |||
60 | 60KV/30MA (pico) | 0,1Hz, ≤0,5 µF | 9a |
0,05Hz, ≤0,5µf ~ 1µf | |||
0,02Hz, ≤0,5 µf ~ 2,5µF | |||
80 | 80KV/30MA (pico) | 0,1Hz, ≤0,5 µF | 12a |
0,05Hz, ≤0,5µf ~ 1µf | |||
0,02Hz, ≤0,5 µf ~ 2,5µF |
avisar
Ao testar o teste de cabo de 10kV, É fortemente recomendado testar primeiro. A tensão deve ser de 18kV, a frequência deve ser de 0,1Hz (recomendada), 0,05Hz (recomendação), 0,02h (o processo de tensão é lento), 0,01Hz (o processo de aprimoramento é muito lento, 10-40 minutos, adequado para mais de 10 quilômetros) essência A capacidade de carga mencionada manualmente é o valor teórico, e o comprimento do cabo de 10kV pode atingir 3-20 quilômetros.
Ao testar o teste de cabo de 35kv, É fortemente recomendado testar primeiro. A tensão é definida como 60kV (requisitos gerais) -78kv (de acordo com as regras necessárias), defina a frequência para 0,1Hz (recomendada), 0,05Hz (recomendado), 0,02Hz (processo de reforço lento) e 0,01Hz (o processo de aprimoramento é muito lento lentamente muito lentamente lentamente o processo é muito lento., 10-40 minutos, adequados para cabos acima de 10 quilômetros). A capacidade de carga acima do manual é o valor teórico, e o comprimento do cabo de 35kV da cena pode atingir 3-15 quilômetros.
característica
Dados atuais 和 A forma de onda pode ser amostrada diretamente no lado de alta pressão, para que os dados sejam reais e precisos.
Proteção de tensão: se as configurações da saída que excedem a tensão forem limitadas, o instrumento será fechado para se proteger; o tempo de condução é inferior a 15ms;
Fluxo excessivo Proteção: É uma proteção dupla de alta e baixa tensão, que pode ser desligada com precisão de acordo com o valor definido do lado de alta tensão; se a corrente no lado de baixa tensão exceder a corrente nominal, o instrumento será protegido pelo desligamento, e o tempo de condução será inferior a 15ms;
O aumento de tensão no design fornece uma resistência à proteção de saída de alta tensão, que elimina as necessidades de outras resistências de proteção na conexão externa;
Devido aos resultados de circuitos de controle de feedback negativo de alta tensão e baixa tensão, a saída não possui um capacitor para aumentar o alto efeito;
Os componentes de controle de alta tensão adotam uma unidade inovadora de comutador de controle óptico HV, e as medidas de controle são precisas, seguras e confiáveis.
Use o Sistema Operacional de Software Modular da Interface Man -Machine Interface Man -Machine, além de Software modular, preciso e intuitivo;
Campo de trabalho
