| Quantidade: | |
|---|---|
GDJQ
CHONGQING GOLD
9031809090
GDJQ Series

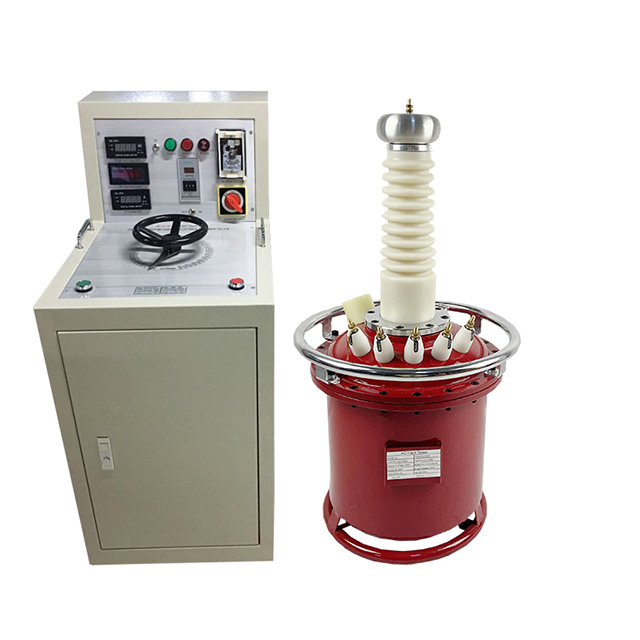

Frequência de potência do transformador cheia de gás SF6 Frequência AC Testador de tensão AC Hipot testador

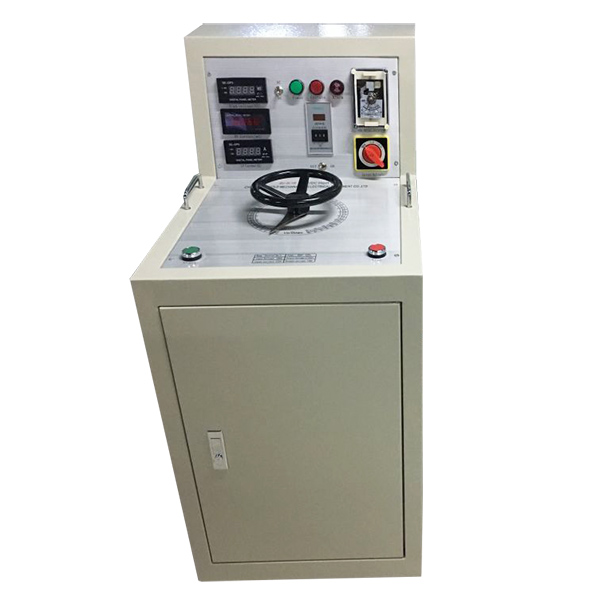

Controlador

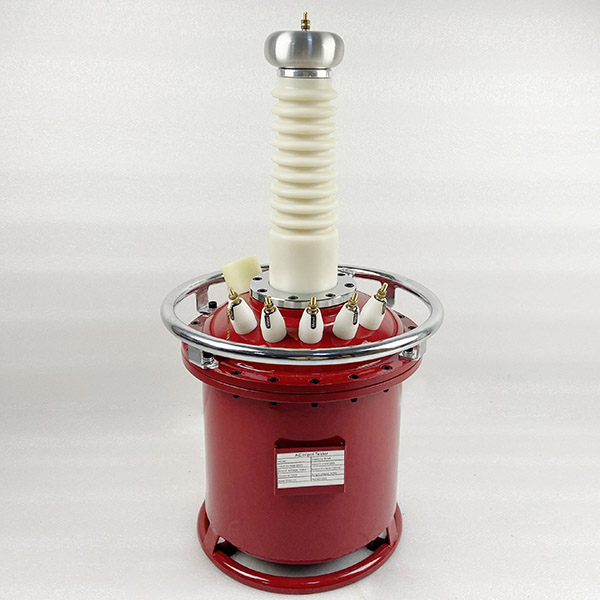

Transformador de teste cheio de gás SF6
O uso do gás SF6 na frequência de energia resiste aos transformadores de teste de tensão pode ter melhor isolamento e desempenho de extinção de arco. Para alcançar o isolamento, uma grande quantidade de gás SF6 é adicionada ao transformador de teste. Com base nas propriedades de isolamento e extinção do arco do próprio gás SF6, esse tipo de transformador de teste não tem possibilidade de descarga parcial mesmo em condições de alta tensão, o que garante a precisão dos resultados do teste.
Por outro lado, os transformadores de teste com gás SF6 são 30% mais leves que os transformadores de teste imersos de óleo, tornando -os mais convenientes para uso ao ar livre.
Aplicações de Frequência de potência do transformador cheia de gás SF6 Frequência AC Testador de tensão AC Hipot testador
Transformador de potência AC de alta tensão Teste
Disjuntor AC de alta tensão Teste de resistência
Teste de alta tensão de alta tensão de alta tensão
Teste de tensão/Transformador de corrente Teste de resistência de alta tensão
Fonte de energia de alta tensão para calibração do medidor de alta tensão
Modelo para escolha (a tensão e capacidade de saída podem ser personalizadas):
| Modelo | Capacidade (KVA) | Tensão de saída AC (KV) | Atual (MA) |
| GDJQ-3/50 | 3 | 50 | 60 |
| GDJQ-5/50 | 5 | 50 | 100 |
| GDJQ-10/50 | 10 | 50 | 200 |
| GDJQ-20/50 | 20 | 50 | 400 |
| GDJQ-30/50 | 30 | 50 | 600 |
| GDJQ-50/50 | 50 | 50 | 1000 |
| GDJ-5/100 | 5 | 100 | 50 |
| GDJ-10/100 | 10 | 100 | 100 |
| GDJ-20/100 | 20 | 100 | 200 |
| GDJ-30/100 | 30 | 100 | 300 |
| GDJ-50/100 | 50 | 100 | 500 |
| GDJ-15/150 | 15 | 150 | 100 |
| GDJ-20/150 | 20 | 150 | 133 |
| GDJ-50/150 | 50 | 150 | 333 |
| GDJ-20/200 | 20 | 200 | 100 |
| GDJ-100/200 | 100 | 200 | 500 |
| GDJ-100/300 | 100 | 300 | 333 |
| GDJ-200/300 | 200 | 300 | 666 |
Princípio de trabalho
A fonte de alimentação é alimentada na tabela de operação (caixa) com desacoplamento automático de sobrecorrente e dispositivo de corrente de nível zero para evitar pressurização súbita, e a tensão é inserida no enrolamento primário do transformador de teste GDJQ por regulamento de autotransformer. Essa alta tensão de alta frequência pode ser obtida por retificação de pilha de silício de alta tensão e capacitor de estabilização de tensão Filtrando alta tensão DC, cuja amplitude é √2 vezes o valor efetivo da alta tensão de alta frequência.
