GDVA-405
CHONGQING GOLD
9030849000
GDVA-405
Touch Screen CT PT Tester automático Transformador de corrente CT PT Analyzer

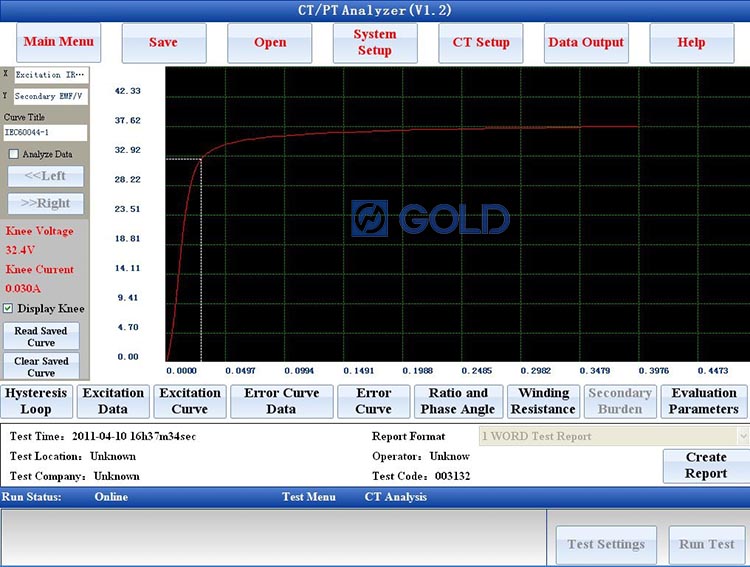

Você pode configurar os parâmetros no lado esquerdo e a fiação de acordo com Diagrama de fiação no canto superior direito.
Uma configuração pode testar todos os parâmetros da TC, como relação CT e ângulo de fase, resistência ao enrolamento, carga secundária, curva de excitação, etc.,
E todos os parâmetros serão mostrados na tela. Você pode clicar no botão abaixo para ver os resultados do teste
Procedimentos de teste para GDVA-405 CT PT Tester
1) Conecte o analisador com a TC de amostra de acordo com o manual do usuário.
2) Clique no botão CT Analysis em "Aguarde o novo teste de teste ".
3) Defina parâmetros para teste de análise de TC.
4) Execute o teste depois de clicar no botão Iniciar.
5) Aguarde o final do teste de análise de TC.
6) Resultados dos testes de análise
Recursos para o testador GDVA-405 CT PT
GDVA-405 O testador automático de CT PT pode testar o tipo M/P/TP, bucha e GIS Type CT.
A precisão é de 0,02% (típica), 0,1% (garantida).
Relação Verifique até 35000: 1
CHECHE DE JOLO PONTO ATÉ 60000V.
Mais de 100.000 relatórios podem ser salvos em seu armazenamento local e software de relatório de suporte usado no kit e no PC para gerenciar e analisar os relatórios.
Padrões: IEC60044-1, IEC60044-6, IEC60044-2, IEC60044-5, IEC61869, C57.13 Resultados salvos no formato do Word.
O relatório pode ser transferido para o disco flash via porta USB e visualizar e imprimir o relatório no computador.
O relatório pode ser personalizável.
Visor LCD legível por luz solar local, tela de toque de 2,1 polegadas, dentro do sistema Windows embutido.
Siga os itens de teste podem ser executado automaticamente de uma vez
| Teste itens para o transformador de corrente (CT) | Itens de teste para o potencial transformador (pt) |
|
|
Parâmetros para GDVA-405 CT PT Tester
| 1 | Padrões de teste | IEC60044-1, IEC60044-6, IEC60044-2, IEC60044-5, IEC61869, C57.13 |
| 2 | Fonte de energia | AC220V ± 10%, 50/60Hz ± 10 %(Suporte personalizado para AC127V ou AC110V) |
| 3 | Saída de tensão | 0,1-180V (CA) |
| 4 | Saída atual | 0,001-5A (RMS) |
| 5 | Potência da saída | 500VA |
| 6 | Máx. Medição de tensão do joelho | 60kV |
| 7 | Faixa de medição atual | 0-10A (altere automaticamente varia em 0,1/0,4/2/10a), Erro: <± 0,1%+0,01%FS |
| 8 | Faixa de medição de tensão | 0-200V (altere automaticamente o intervalo em 1V/10V/70V/200V). Erro: <± 0,1%+0,01%FS |
| 9 | Faixa de medição da proporção de turnos | 1-35000 1-2000, erro <0,05% 2000-5000, erro <0,1% 5000-35000, erro <0,2% |
| 10 | Medição de fase | Erro: ± 2min Resolução: 0,01min |
| 11 | Faixa de medição de resistência de enrolamento | 0-8kΩ (altere automaticamente a faixa de 2 ohm/20 ohm/80 ohm/800 ohm/8 kohm). Erro: <0,2%RDG+0,02%FS. Resolução máxima: 0,1mΩ. |
| 12 | Medição de temperatura | -50 ~ 100 ℃; erro <3 ℃. |
| 13 | Faixa de carga secundária da CT | 0-160OHM (Altere automaticamente a faixa de 2OHM/20OHM/80OHM/160OHM). Erro: <0,2%RDG+0,02%FS. Resolução máxima: 0,001OHM. |
| 14 | Faixa de carga secundária do PT | 0-80KOHM (altere automaticamente a faixa de 800OHM/8KOHM/80KOHM). Erro: <0,2%RDG+0,02%FS Resolução máxima: 0,1ohm. |
| 15 | Faixa de medição da razão Pt | 1-35000, 1-10000, erro <0,1%, 10000-35000, erro <0,2% |
| 16 | Medição de erro da razão Pt | Erro típico <0,05%, Erro máximo <0,1% |
| 17 | Medição do ângulo de fase PT | Erro máximo: <3min |
| 18 | Capacidade de memória | > 1000 grupos Resultados dos testes |
| 19 | Fazer avaliação para os resultados dos testes de acordo com os padrões selecionados Faça relatório de palavras para o resultado do teste Faça relatórios de palavras uma vez para registros de teste de vários grupos no PC Calcule os erros da proporção e erros de ângulo de fase em carga nominal e carga de trabalho em um teste único Compare curvas de excitação com curvas de excitação salvas na mesma janela | |
