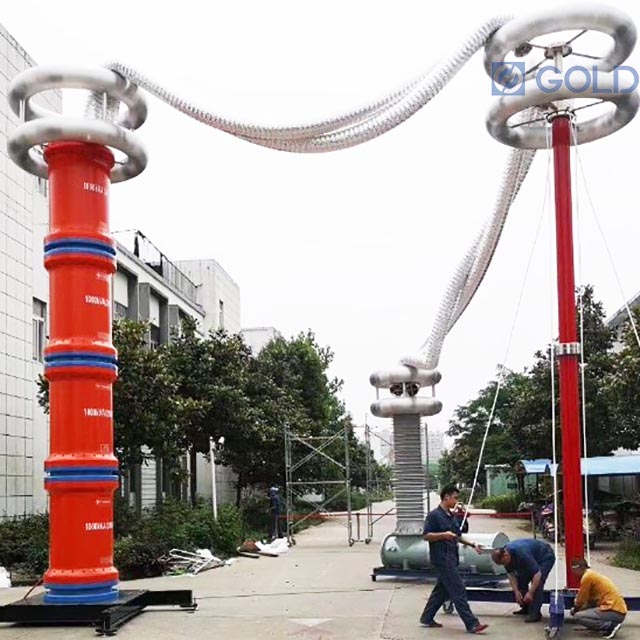

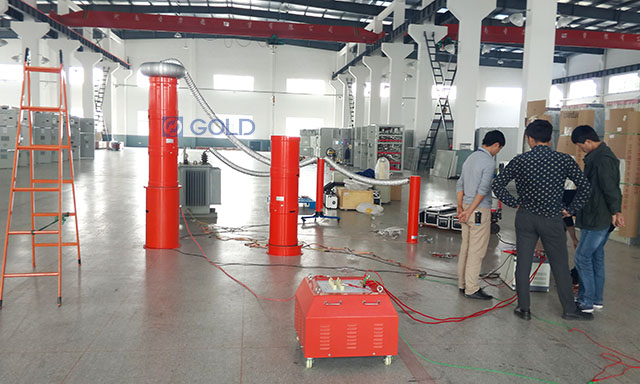

Sistema de teste de ressonante CA de frequência variável
Qual é o sistema de teste de ressonante CA de frequência variável?
O sistema de teste de ressonância CA de frequência variável é composto principalmente por fonte de alimentação de controle de frequência variável, transformador de excitação, reator de alta tensão, divisor de alta tensão e assim por diante. A série de frequência variável CA ressonante sistema de teste usa o princípio da ressonância em série, usa o transformador de excitação para excitar o circuito de ressonância em série, ajusta a frequência de saída do controlador de conversão de frequência e faz com que a indutância do loop L e o produto de teste C ressoam em série e a tensão de ressonância é a tensão adicionada ao produto de teste.
O sistema de teste de ressonante CA de frequência variável é amplamente utilizado em energia elétrica, metalurgia, petróleo, química e outras indústrias e é adequada para o teste de transferência e preventivo de amostras de teste capacitivo de alta capacidade e alta tensão.
A tensão de teste (KV) e a capacidade (KVA) podem ser personalizadas de acordo com o objeto de teste ou os requisitos do cliente.
Objeto de teste e requisitos de teste (por exemplo: 216KVA/216KV)
Índice Técnico Principal e Funções (por exemplo: 216kva/216kv)
Capacidade nominal: 216kva;
Poder de entrada: fase única 220 ou trifásica 380V, 50Hz;
Tensão nominal: 36kv; 72kv; 216kv
Corrente nominal: 6a; 3a; 1a
Frequência de trabalho: 30-300Hz;
Forma de onda de saída: onda senoidal
Taxa de distorção da forma de onda: Taxa de distorção da forma de onda de tensão de saída ≤1%;
Tempo de trabalho: permitir 60 minutos contínuos sob carga nominal; excesso de tensão 1,1 vezes por 1 minuto;
Aumento da temperatura: Após 60 minutos de operação contínua sob carga nominal, o aumento da temperatura é ≤65k;
Fator de qualidade: o próprio dispositivo Q≥30 (F = 45Hz);
Função de proteção: Proteção de sobrecorrente, sobretensão e flashover para o produto testado (consulte a seção de fonte de alimentação de frequência variável para obter detalhes);
Precisão da medição: Valor efetivo do sistema 1.5 Classe.
Componentes principais
Fonte de alimentação de controle de frequência variável
Transformador de excitação
Reator
Divisor de tensão capacitiva
Capacitor de compensação (opcional)

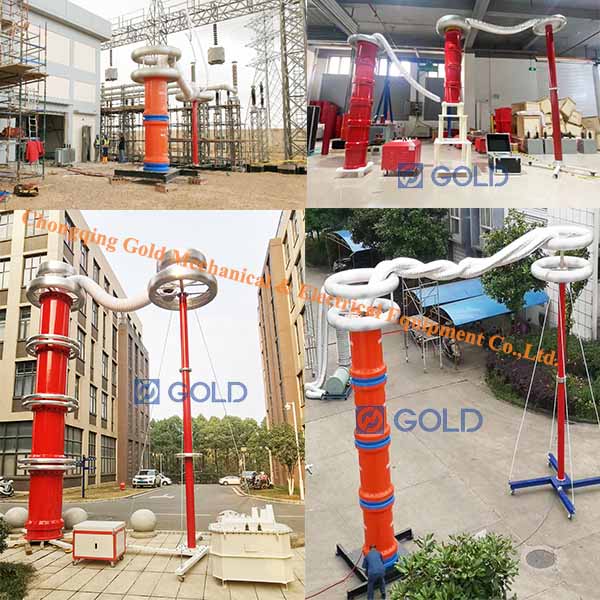

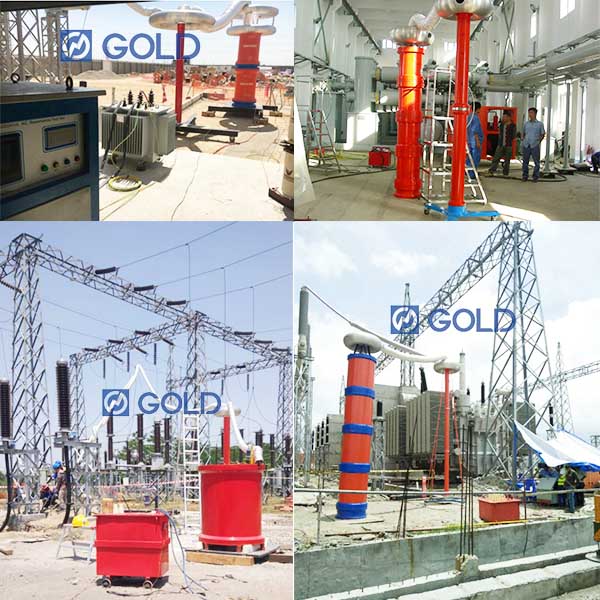

Casos
Principais recursos técnicos
1) O dispositivo possui funções de proteção, como sobretensão, sobrecorrente, início de posição zero, detenção do sistema (flashover), etc. A sobretensão e o valor da proteção contra sobrecorrente podem ser definidos de acordo com as necessidades do usuário, e a ação de proteção do flowover do produto de teste pode ser registrado quando o flashover ocorrer, o valor de tensão será registrado para análise experimental.
2) Fácil de usar no campo.
3) O dispositivo possui três modos de trabalho: modo automático, modo manual, ajuste automático e modo de impulso manual; É conveniente para os usuários escolherem de maneira flexível de acordo com as condições do site e melhorar a velocidade do teste.
4) Ele pode armazenar e imprimir dados em locais diferentes, e o número de dados armazenado é um número, o que é conveniente para os usuários identificarem e pesquisar.
5) Quando o dispositivo varre automaticamente a frequência, o ponto de partida da frequência pode ser definido arbitrariamente dentro do intervalo especificado e a direção de varredura pode ser selecionada para cima ou para baixo. Ao mesmo tempo, a tela LCD grande exibe a curva de varredura, o que é conveniente para os usuários entenderem intuitivamente se o ponto de ressonância é encontrado.
6) Usando a tecnologia da plataforma DSP, as funções e atualizações podem ser aumentadas ou diminuídas de acordo com as necessidades do usuário, e a interface de troca de homens-máquina é mais fácil de usar.
7) A capacidade de fonte de alimentação necessária é bastante reduzida. A fonte de alimentação ressonante em série usa o reator ressonante e o capacitor para ressoar para gerar alta tensão e grande corrente. Em todo o sistema, a fonte de alimentação só precisa fornecer a parte do consumo de energia no sistema; portanto, a potência da fonte de alimentação necessária para o teste é de apenas 1/q da capacidade de teste.
8) O peso e o volume do equipamento são bastante reduzidos. No dispositivo de ressonância em série, o volumoso regulador de tensão de alta potência e o transformador de teste de frequência de alta potência de alta potência são omitidos, e a fonte de alimentação de excitação ressonante precisa apenas de 1/q da capacidade de teste, o que reduz bastante o peso e o volume do sistema. Geralmente, é comum 1/10-1/30 do dispositivo de teste.
9) Melhore efetivamente a forma de onda de tensão de saída. A fonte de alimentação ressonante é um circuito de filtro ressonante, que pode melhorar a distorção da forma de onda da tensão de saída, obter uma boa forma de onda senoidal e impedir efetivamente a quebra falsa do produto de teste pelo pico harmônico.
10) Evite que uma grande corrente de curto-circuito queimasse o ponto de falha. No estado de ressonância em série, quando a fraqueza do isolamento do produto de teste é quebrada, o circuito é destacado imediatamente e a corrente do loop cai rapidamente para 1/q da corrente de teste normal. Se a ressonância paralela tradicional ou o transformador de teste for usado para o teste de tensão de resistência, a corrente de quebra sobe imediatamente dezenas de vezes. Comparado com os dois, a corrente de curto-circuito e a corrente de quebra são centenas de vezes diferentes. A ressonância em série pode efetivamente encontrar pontos fracos de isolamento, e não há preocupação com a corrente de curto-circuito grande queimando o ponto de falha.
11) Não haverá excesso de tensão de recuperação. Quando a amostra quebra, a alta tensão desaparece imediatamente devido à perda de condições de ressonância, o arco é extinto imediatamente e o processo de restabelecimento da tensão de recuperação é muito longo e é fácil desconectar a fonte de alimentação antes de atingir a tensão de flashover novamente. O processo é um processo oscilatório intermitente de acúmulo de energia, que é longo e não ocorre excesso de recuperação.
