GDVA-405
CHONGQING GOLD
9030849000
Padrão de teste disponível:
IEC61869
IEC60044-1 Transformadores de instrumentos - Parte 1: Transformadores de corrente.
IEC60044-2 Transformadores de instrumentos - Parte 2: Transformadores de tensão indutiva
IEC60044-5 Transformadores de instrumentos - Parte 5: Transformadores de tensão do capacitor
IEC60044-6 Transformadores de instrumentos - Parte 6: Requisitos para transformadores de corrente de proteção para desempenho transitório.
C57.13 ANSI 45 e C57.13 ANSI 30.
Introdução

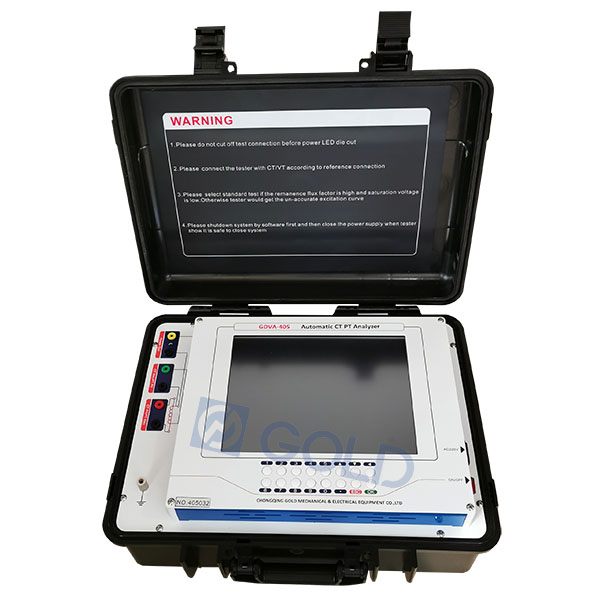

O Analisador de CT automático GDVA-405 é adequado para testar todos os tipos de transformador de corrente e transformador de tensão, também chamado de CT e PT.
O analisador GDVA-405 CT PT pode calcular os erros da razão e os erros de ângulo de fase de CT e PT na carga nominal e na carga de trabalho em uma vez.
Ele também pode avaliar automaticamente os resultados do teste de acordo com o padrão selecionado (IEC60044-1, IEC60044-6, IEC61869, IEC60044-2, IEC60044-5, C57.13 ANSI 45 e C57.13 ANSI 30) Para determinar se o transformador é qualificado. E dê uma indicação de "pass " ou "Fail ".
Vantagens para o analisador automático de CT PT automático GDVA-405
A precisão é de 0,02% (típica), 0,1% (garantida).
Três ou mais medições consecutivas da mesma TC de amostra, a repetibilidade dentro de 0,02%.
Pode testar todos os tipos de CT: M, P, TPY, Bucking CT, GIS CT.etc
Cumprir uma variedade de padrões internacionais: IEC60044-1, IEC60044-6, IEC61869, IEC60044-2, IEC60044-5, C57.13 ANSI 30 e C57.13 ANSI 45.
Todos os itens de teste podem ser concluídos ao mesmo tempo.
Precisão de medição ultra-alta e fortes recursos de gerenciamento de dados.
A tensão máxima do joelho do analisador GDVA-405 CT PT é de 60kv.
Excelente segurança no local de trabalho - os testes são executados no máximo .180V.
Curtos tempos de comissionamento (duração do teste automático <1min)
Calcule os erros da proporção e erros de ângulo de fase em carga nominal e carga de trabalho em um teste único
Compare curvas de excitação com curvas de excitação salvas na mesma janela
Computador incorporado, poderoso suporte de software de aplicativo.
Faixa de medição ultra larga.
Substitua o calibrador TC tradicional.
Faixa de medição
--- Analisador GDVA-405 CT PT
| Teste itens para o transformador de corrente (CT) | Itens de teste para o potencial transformador (pt) |
Detecção da proporção de giro Verificação de erro de razão e ângulo Teste de polaridade Teste característico de excitação Medição de resistência do enrolamento secundário e medição de carga secundária Medição da curva de erro de 5% e 10% Análise de características transitórias Inferência automática da placa de identificação Tensão/corrente de ponto do joelho Fator limite de precisão (ALF) Fator de segurança do instrumento (FS) Constante de tempo secundário (TS) Coeficiente de Remanência (KR) Precisão Indutância de saturação e dessaturação Força eletromotiva do joelho Limite a força eletromotiva Fator de área Análise do núcleo de ferro e medição do loop de histerese do núcleo | Medição da proporção de voltas Verificação de erro de razão e ângulo Teste de polaridade Teste característico de excitação Teste de resistência de enrolamento primário Teste de resistência do enrolamento secundário Medição de carga secundária |
Analise o seu transformador atual (CT)/PT com o empurrão de um botão
Potência no analisador GDVA-405 CT PT
Clique em "CT Analysis "
Conecte o fio de acordo com o diagrama de fiação no lado direito da tela
Configure os parâmetros de acordo com a placa de identificação do CT. Se os parâmetros forem desconhecidos, o GDVA-405 inferirá automaticamente.
Executar teste
Finalmente, o analisador GDVA-405 CT PT mostrará todos os resultados dos testes ao mesmo tempo, como razão de TC e ângulo de fase, carga secundária de TC, polaridade, resistência ao enrolamento da TC, excitação por TC, razão de TC, etc.
Aplicações
Especificações
| Nome do item | GDVA-405 Transformador de corrente automática e potencial testador de transformadores, analisador CT PT | |
| Padrões de teste | IEC60044-1, IEC60044-6, IEC60044-2, IEC60044-5, IEC61869, C57.13 ANSI 45 e C57.13 ANSI 30 | |
| Fonte de energia | AC220V ± 10%, 50/60Hz ± 10% (Suporte personalizado para AC110V, 120V, 127V) | |
| Saída de tensão | 0,1-180V (CA) | |
| Saída atual | 0,001-5A (RMS) | |
| Saída de energia | 500VA | |
| Máx. Medição de tensão do joelho | 60kV | |
| Medição atual | Faixa | 0-10A (altere automaticamente variação em 0,1/0,4/2/10a) |
| Erro | <± 0,1%+0,01%Fs | |
| Medição de tensão | Faixa | 0-200V (Altere automaticamente o intervalo em 1V/10V/70V/200V) | |
| Erro | <± 0,1%+0,01%Fs | ||
| Faixa de medição da proporção de turnos | 1 ~ 35000 1 ~ 2000, erro <0,05% 2000 ~ 5000, erro <0,1% 5000 ~ 35000, erro <0,2% | ||
| Medição de fase | erro | ± 2min | |
| resolução | 0,01min | ||
| Medição de resistência ao enrolamento | Faixa | 0-8KΩ (altere automaticamente a faixa de intervalo de 2OHM/20OHM/80OHM/800OHM/8KOHM) | |
| Erro | <0,2%RDG+0,02%FS | ||
| Resolução máxima: 0,1mΩ | |||
| Medição de temperatura | -50-100 grau Celsius; Erro <3 grau Celsius | ||
| Carga secundária da TC | Faixa | 0-160OHM (altera automaticamente o intervalo de 2OHM/20OHM/80OHM/160OHM) | |
| Erro | <0,2%RDG+0,02%FS | ||
| Resolução máxima: 0,001OHM | |||
| PT | Faixa | 0-80KOHM (altera automaticamente a faixa de 800OHM/8KOHM/80KOHM) | |
| Erro | <0,2%RDG+0,02%FS | ||
| Resolução máxima: 0,1OHM | |||
| Medição da razão Pt | Faixa | 1-35000, 1-10000 Erro <0,1%, 10000-35000 Erro <0,2% | |
| Medição do erro da razão Pt: erro típico <0,05%, Erro máximo <0,1% | |||
| Medição do ângulo de fase PT Erro máximo <3min | |||
| Fazer avaliação para os resultados dos testes de acordo com os padrões selecionados Faça relatório de palavras para o resultado do teste Faça relatórios de palavras uma vez para registros de teste de vários grupos no PC Calcule os erros da proporção e erros de ângulo de fase em carga nominal e carga de trabalho em um teste único Compare curvas de excitação com curvas de excitação salvas na mesma janela | |||
| Capacidade de memória | > 1000 grupos Resultados dos testes | ||
| Temperatura da condição de trabalho | -10 ℃ ~ 50 ℃; úmido ≤90% | ||
